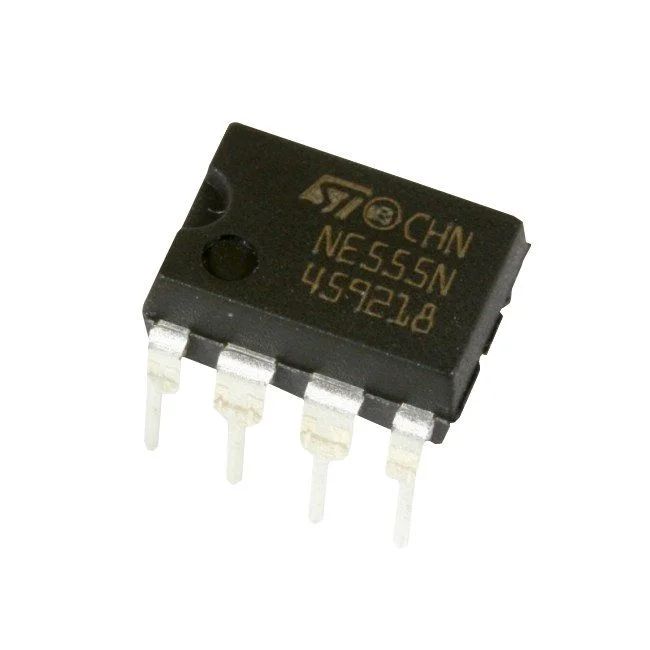

O Circuito Integrado LM555, popularmente conhecido como Timer 555, é um dos componentes eletrônicos mais versáteis e amplamente utilizados na história da eletrônica. Lançado em 1972, este pequeno chip de 8 pinos se tornou um clássico devido à sua capacidade de operar como temporizador, oscilador e modulador de pulso com alta precisão e estabilidade. É a escolha ideal para uma infinidade de projetos, desde os mais simples até os mais complexos.
Sua principal característica é a flexibilidade para operar em três modos distintos:
•Modo Monoestável: Gera um único pulso de duração controlada em resposta a um gatilho externo. Perfeito para temporizadores de atraso, detectores de pulso e conversores de frequência.
•Modo Astável: Opera como um oscilador, gerando uma sequência contínua de pulsos (onda quadrada) com frequência e ciclo de trabalho ajustáveis. Ideal para pisca-piscas (LEDs, lâmpadas), geradores de clock e alarmes.
•Modo Biestável (Flip-Flop): Atua como um flip-flop tipo SR, com duas saídas estáveis que podem ser alternadas por pulsos de gatilho e reset. Útil para chaves eletrônicas e memorização de estados.
O LM555 é um componente indispensável para estudantes, hobbyistas e profissionais que trabalham com Arduino, microcontroladores ou eletrônica analógica e digital em geral. Sua facilidade de uso, baixo custo e vasta documentação disponível o tornam um ponto de partida excelente para aprender sobre temporização e geração de sinais.
Principais Aplicações
•Temporizadores: Atrasos de tempo, temporizadores de cozinha, temporizadores de desligamento automático.
•Osciladores e Geradores de Pulso: Pisca-piscas de LED, geradores de tom, relógios digitais, PWM simples.
•Moduladores de Largura de Pulso (PWM): Controle de velocidade de motores DC e intensidade de LEDs.
•Conversores de Frequência: De frequência para tensão (F/V) e de tensão para frequência (V/F).
•Alarmes e Sinalizadores: Circuitos de alarme simples, sirenes e indicadores sonoros.
Especificações Técnicas
|
Característica
|
Detalhe
|
|
Modelo
|
LM555 (ou NE555)
|
|
Tensão de Alimentação (Vcc)
|
4.5V a 16V DC
|
|
Corrente de Alimentação (Vcc=5V)
|
3 a 6 mA
|
|
Corrente de Alimentação (Vcc=15V)
|
10 a 15 mA
|
|
Corrente de Saída (Sink/Source)
|
Até 200 mA
|
|
Frequência Máxima de Operação
|
Até 500 kHz
|
|
Estabilidade de Temperatura
|
0.005% por °C
|
|
Encapsulamento
|
DIP-8 (Dual In-line Package de 8 pinos)
|
Pinagem do CI LM555 (DIP-8)
|
Pino
|
Nome
|
Função
|
|
1
|
GND
|
Terra (0V)
|
|
2
|
TRIGGER
|
Entrada de disparo. Quando abaixo de 1/3 Vcc, inicia o ciclo.
|
|
3
|
OUTPUT
|
Saída do temporizador (HIGH ou LOW).
|
|
4
|
RESET
|
Reseta o temporizador. Deve ser mantido HIGH para operação normal.
|
|
5
|
CONTROL VOLTAGE
|
Permite controle externo da tensão de limiar e disparo.
|
|
6
|
THRESHOLD
|
Entrada de limiar. Quando acima de 2/3 Vcc, finaliza o ciclo.
|
|
7
|
DISCHARGE
|
Pino de descarga do capacitor externo.
|
|
8
|
VCC
|
Tensão de alimentação (4.5V a 16V).
|
