Cristal Oscilador 12Mhz

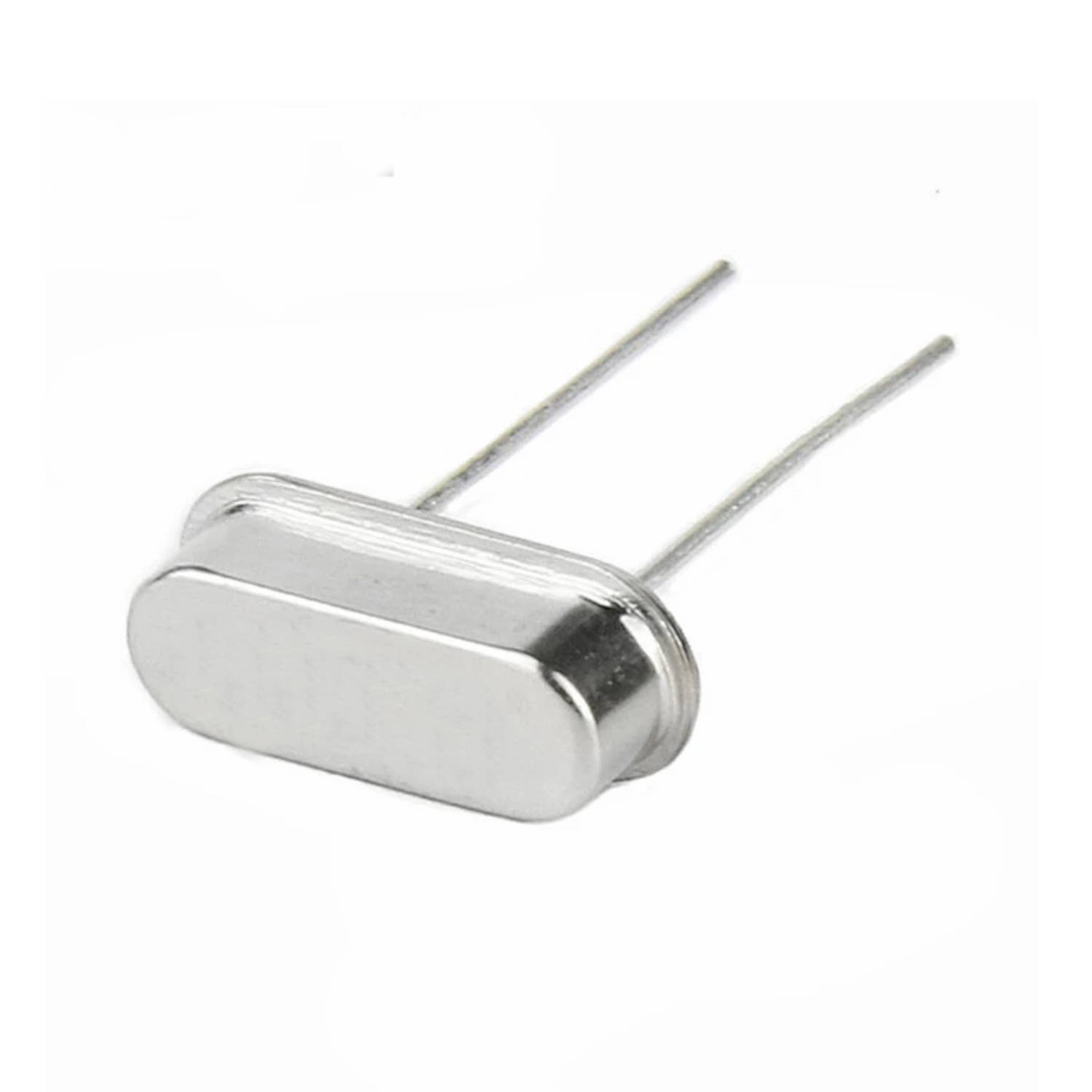

O Cristal Oscilador 12MHz HC-49S Caneca Baixa é um componente eletrônico utilizado para fornecer um sinal de clock estável e preciso para circuitos digitais, microcontroladores e sistemas embarcados.

Fabricado em quartzo, esse cristal oscila naturalmente na frequência de 12MHz, garantindo alta estabilidade e baixa variação térmica. Seu encapsulamento HC-49S caneca baixa (low profile) possui altura reduzida em relação ao modelo tradicional, sendo ideal para projetos com limitação de espaço e montagem compacta.

É amplamente utilizado em placas controladoras, conversores USB-serial, módulos de comunicação e aplicações que exigem temporização precisa.

Especificações Técnicas

• Tipo: cristal oscilador de quartzo (passivo)

• Frequência: 12MHz

• Encapsulamento: HC-49S caneca baixa (low profile)

• Tolerância típica: ±20ppm a ±50ppm

• Capacitância de carga: 18pF a 20pF (dependendo do fabricante)

• Modo de operação: fundamental

• Resistência série equivalente (ESR): típica < 50Ω

• Faixa de temperatura: -20°C a +70°C (ou superior conforme lote)

• Terminais: 2 pinos

• Montagem: PTH (furo passante)

Aplicações

• Microcontroladores

• Conversores USB-Serial

• Sistemas digitais

• Temporizadores

• Módulos de comunicação

• Projetos didáticos

Observações Técnicas Importantes

• Necessita de dois capacitores externos (normalmente 18pF a 22pF) para funcionamento correto.

• Instalar o cristal o mais próximo possível do CI para maior estabilidade.

• Não é oscilador ativo, não possui saída lógica direta.
