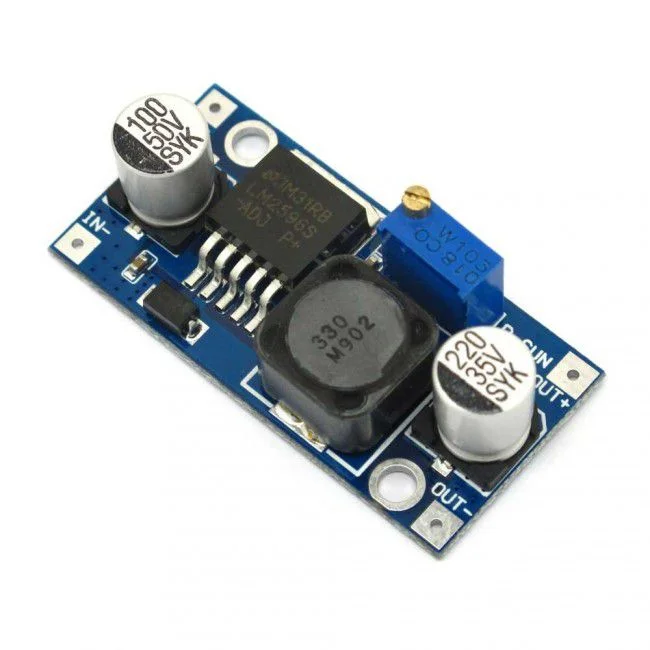

Módulo Regulador de Tensão Ajustável LM2596 DC-DC 4–40V 1,3–37V

O Módulo Regulador de Tensão Ajustável LM2596 DC-DC é um conversor buck (step-down) de alta eficiência, projetado para reduzir tensões DC mais altas para valores menores de forma estável e confiável. Com faixa de entrada entre 4V e 40V DC e saída ajustável entre 1,3V e 37V DC, é ideal para alimentar circuitos eletrônicos sensíveis a partir de fontes maiores, como baterias, fontes chaveadas e painéis solares.

Utiliza o CI LM2596, conhecido por sua robustez e eficiência, podendo atingir rendimentos superiores a 85% (dependendo das condições de carga e diferença de tensão). Possui trimpot para ajuste preciso da tensão de saída e terminais de fácil conexão para entrada e saída.

É amplamente utilizado em projetos de robótica, automação, Arduino, ESP32, sistemas embarcados e fontes reguladas DIY.

Especificações Técnicas

• Tipo: Conversor DC-DC step-down (buck)

• CI controlador: LM2596

• Tensão de entrada: 4V a 40V DC

• Tensão de saída: 1,3V a 37V DC (ajustável por trimpot)

• Corrente máxima: até 3A (recomendado até 2A contínuos sem dissipador)

• Frequência de chaveamento: aproximadamente 150kHz

• Eficiência: até 92% (dependendo das condições)

• Ripple: baixo (dependente de carga e ajuste)

• Proteções: contra sobrecorrente e aquecimento (dependente do CI)

• Polaridade: protegida conforme versão do módulo

• Terminais: IN+, IN–, OUT+, OUT–

• Ajuste: potenciômetro multivoltas ou simples (conforme lote)

• Tipo de conversão: redução de tensão (não eleva tensão)

Vantagens

• Alta eficiência energética

• Ajuste simples da tensão de saída

• Ampla faixa de entrada e saída

• Estável para circuitos sensíveis

• Compacto e fácil de integrar

• Ideal para prototipagem e uso permanente

Aplicações

• Alimentação de microcontroladores

• Fontes reguladas ajustáveis

• Robótica e automação

• Conversão de tensão de baterias

• Sistemas embarcados

• Projetos educacionais

• Painéis solares e power banks DIY
