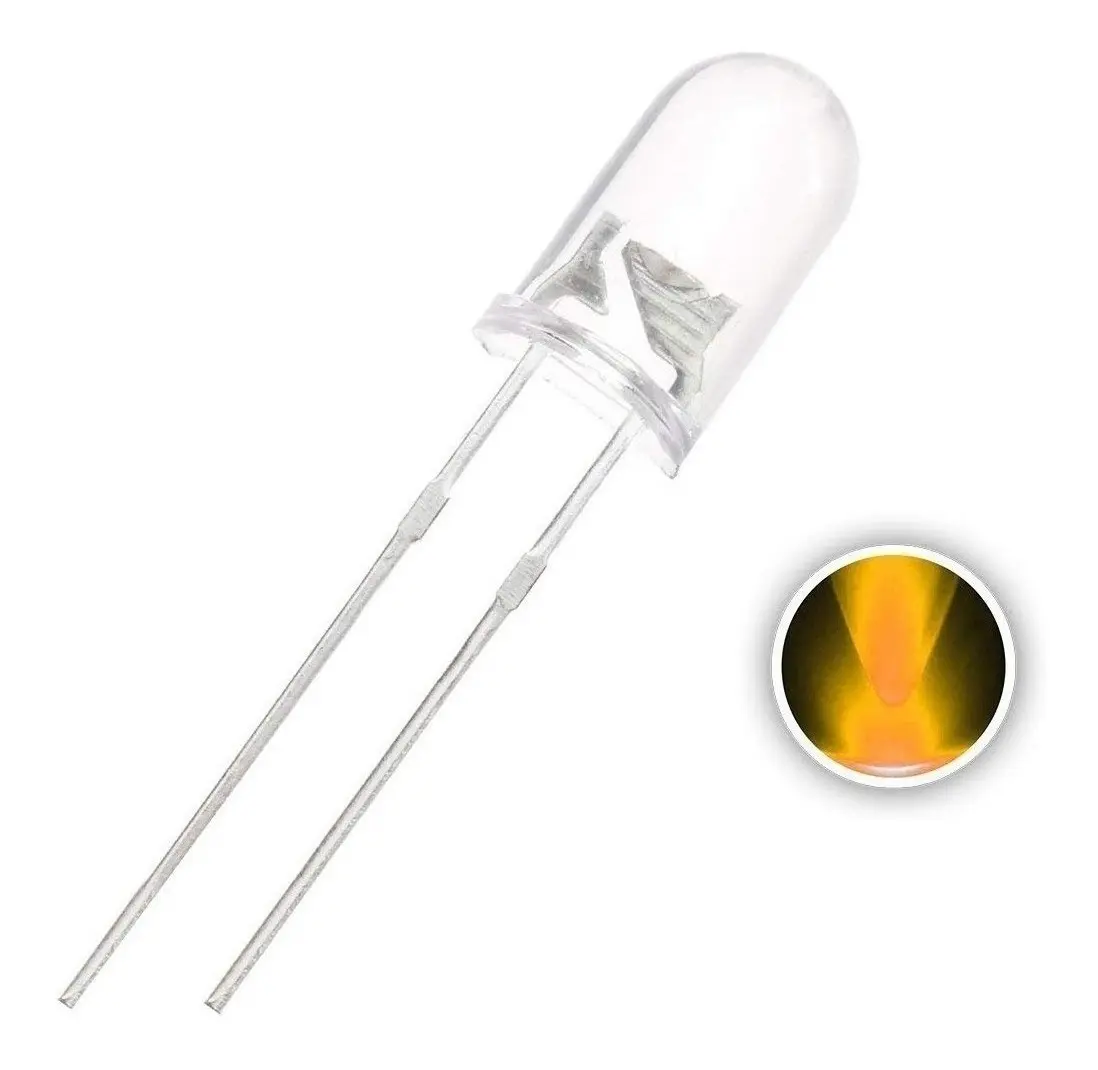

O LED Alto Brilho 5mm Amarelo é um componente semicondutor essencial para projetos que exigem sinalização clara e eficiente. Diferente dos LEDs difusos, que possuem uma lente fosca para espalhar a luz de forma uniforme, este modelo possui uma lente transparente (water clear), que concentra o feixe luminoso em um ângulo mais fechado, resultando em uma intensidade luminosa significativamente superior e um brilho focado e intenso.
Esta variante na cor amarela opera em um comprimento de onda de 585-595 nm, proporcionando uma tonalidade vibrante que é universalmente reconhecida para indicar estados de atenção, espera ou processamento em sistemas eletrônicos. Com uma intensidade que atinge até 12.000 mcd, ele se destaca mesmo em ambientes com iluminação moderada, sendo uma escolha excelente para painéis de controle, indicadores de status e projetos de decoração que buscam um visual moderno e tecnológico.
Sua integração é extremamente simples e compatível com as principais plataformas de prototipagem do mercado, como Arduino, Raspberry Pi, ESP32 e PIC. É importante ressaltar que, como todo LED, ele nunca deve ser conectado diretamente a uma fonte de tensão sem o uso de um resistor limitador de corrente adequado. O uso do resistor garante a longevidade do componente, evitando que a corrente ultrapasse os 20mA suportados e cause a queima prematura do dispositivo.
Principais Aplicações
•Sinalização de Atenção: Perfeito para uso em painéis industriais ou protótipos que precisam indicar um estado de alerta ou "standby" de forma clara.
•Projetos com Arduino: Ideal para estudantes e makers que estão desenvolvendo semáforos, indicadores de sensores ou interfaces visuais em protoboards.
•Decoração e Modding: Utilizado em projetos de iluminação personalizada, gabinetes de computador (case mod) e maquetes que exigem pontos de luz amarela intensos.
•Equipamentos Eletrônicos: Pode ser aplicado como luz indicadora em carregadores de bateria, fontes de alimentação e outros dispositivos de consumo.
Especificações Técnicas
|
Parâmetro
|
Detalhes
|
|
Tipo de Encapsulamento
|
5mm Transparente (Water Clear)
|
|
Cor de Emissão
|
Amarelo
|
|
Diâmetro da Lente
|
5mm
|
|
Tensão Direta (Vf)
|
2,1V
|
|
Corrente Máxima (If)
|
20mA
|
|
Comprimento de Onda
|
585-595 nm
|
|
Ângulo de Abertura
|
15°-30°
|
Guia de Resistores
Para garantir o funcionamento correto e seguro do LED, é necessário utilizar um resistor em série para limitar a corrente elétrica. O cálculo do valor da resistência é feito através da Lei de Ohm, utilizando a fórmula: R = (Vcc - Vf) / If, onde Vcc é a tensão da fonte, Vf é a tensão direta do LED e If é a corrente desejada (geralmente 0,02A). O uso do resistor correto evita o superaquecimento e a queima do componente.
|
Tensão de Alimentação
|
Resistor Recomendado (valor comercial)
|
Corrente Resultante
|
Observação
|
|
3,3V
|
68Ω
|
~17,6mA
|
Ideal para ESP32 e Raspberry Pi
|
|
5V
|
150Ω
|
~19,3mA
|
Padrão para Arduino e portas USB
|
|
12V
|
560Ω
|
~17,7mA
|
Comum em projetos automotivos e fontes 12V
|
Como Identificar a Polaridade
Os LEDs são componentes polarizados, o que significa que a corrente só flui em um sentido. Para identificar os terminais corretamente, observe o seguinte:
•Anodo (+): É o terminal mais longo e deve ser conectado ao polo positivo da fonte (através do resistor).
•Catodo (-): É o terminal mais curto e possui um pequeno chanfro (lado chato) na base plástica do LED, devendo ser conectado ao polo negativo (GND).
