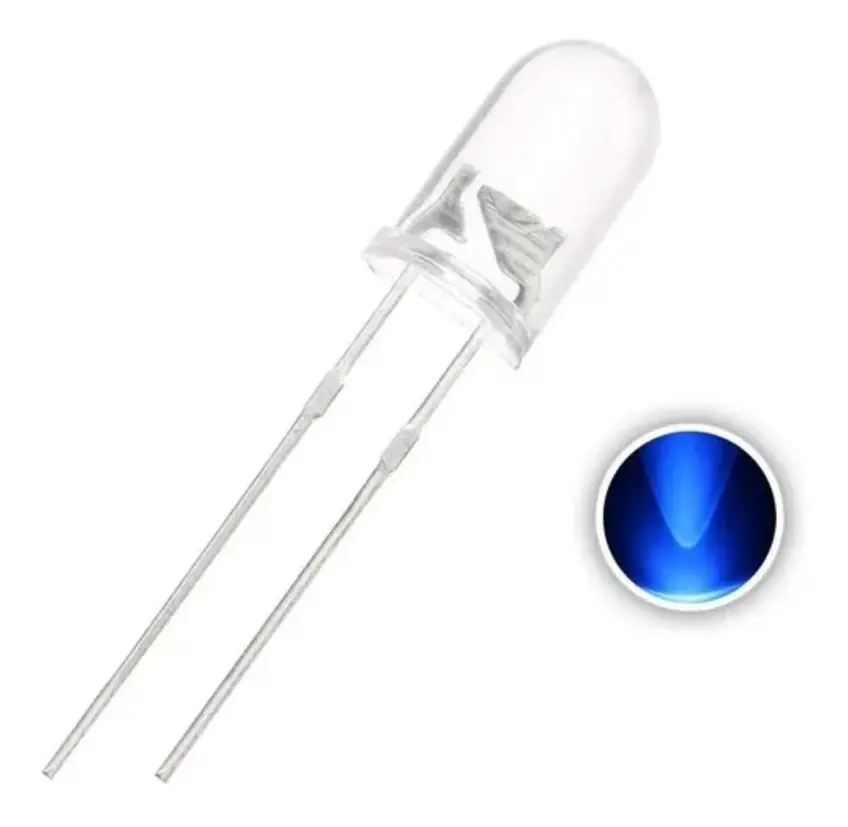

O LED Alto Brilho 5mm Azul é um componente optoeletrônico essencial para projetos que exigem sinalização clara e estética moderna. Diferente dos LEDs difusos, que possuem uma lente fosca para espalhar a luz de forma uniforme, este modelo possui uma lente transparente (water clear), o que permite que o feixe de luz seja focado e direcionado com muito mais intensidade, alcançando maiores distâncias e proporcionando um brilho superior.
Esta cor específica, o Azul, é amplamente reconhecida no mundo da eletrônica para indicar estados de conectividade, como conexões Bluetooth e Wi-Fi ativas. Além disso, é a escolha padrão para sinalizar que um dispositivo está em modo standby ou para conferir um aspecto tecnológico e futurista a painéis, luminárias e protótipos de automação residencial. Com um comprimento de onda entre 460-470 nm, ele entrega uma tonalidade vibrante e profissional.
Sua integração com microcontroladores como Arduino, ESP32, Raspberry Pi e PIC é extremamente simples, sendo compatível com saídas digitais e PWM para controle de brilho. É fundamental ressaltar que este LED nunca deve ser ligado diretamente a uma fonte de tensão sem o uso de um resistor limitador de corrente adequado, sob o risco de queima imediata do componente devido ao excesso de corrente.
Principais Aplicações
•Indicadores de Conectividade: Perfeito para sinalizar o status de pareamento Bluetooth ou conexão com redes Wi-Fi em dispositivos IoT.
•Modo Standby e Energia: Utilizado em aparelhos eletrônicos para indicar que o equipamento está alimentado ou em modo de espera.
•Efeitos de Iluminação Maker: Ideal para criar efeitos de luz em gabinetes de computador (casemod), maquetes e projetos de decoração tecnológica.
•Painéis de Controle: Excelente para painéis que necessitam de uma distinção visual clara entre diferentes funções, aproveitando a alta visibilidade do azul.
Especificações Técnicas
|
Característica
|
Detalhe
|
|
Tipo de Encapsulamento
|
Transparente (Water Clear)
|
|
Cor de Emissão
|
Azul
|
|
Diâmetro da Lente
|
5mm
|
|
Tensão Direta (Vf)
|
3,2V
|
|
Corrente Máxima (If)
|
20mA
|
|
Comprimento de Onda
|
460-470 nm
|
|
Ângulo de Abertura
|
15°-30°
|
Guia de Resistores
Para garantir a vida útil do seu LED, é necessário calcular o resistor limitador utilizando a Lei de Ohm através da fórmula: R = (Vcc - Vf) / If, onde Vcc é a tensão da sua fonte, Vf é a tensão direta do LED e If é a corrente desejada (geralmente 0,02A). O uso do resistor evita que o LED receba uma corrente superior à suportada, prevenindo danos permanentes.
|
Tensão de Alimentação
|
Resistor Recomendado (valor comercial)
|
Corrente Resultante
|
Observação
|
|
3,3V
|
10Ω
|
~10mA
|
Brilho moderado, ideal para economia de energia
|
|
5V
|
100Ω
|
~18mA
|
Brilho intenso, padrão para Arduino
|
|
12V
|
470Ω
|
~18,7mA
|
Ideal para uso em fontes automotivas ou 12V
|
Como Identificar a Polaridade
Os LEDs são componentes polarizados, o que significa que a corrente só flui em um sentido. Para identificar os terminais:
•Anodo (+): É o terminal mais longo, que deve ser conectado ao polo positivo (Vcc) através do resistor.
•Catodo (-): É o terminal mais curto e possui um pequeno chanfro na base plástica do LED, devendo ser conectado ao polo negativo (GND).
