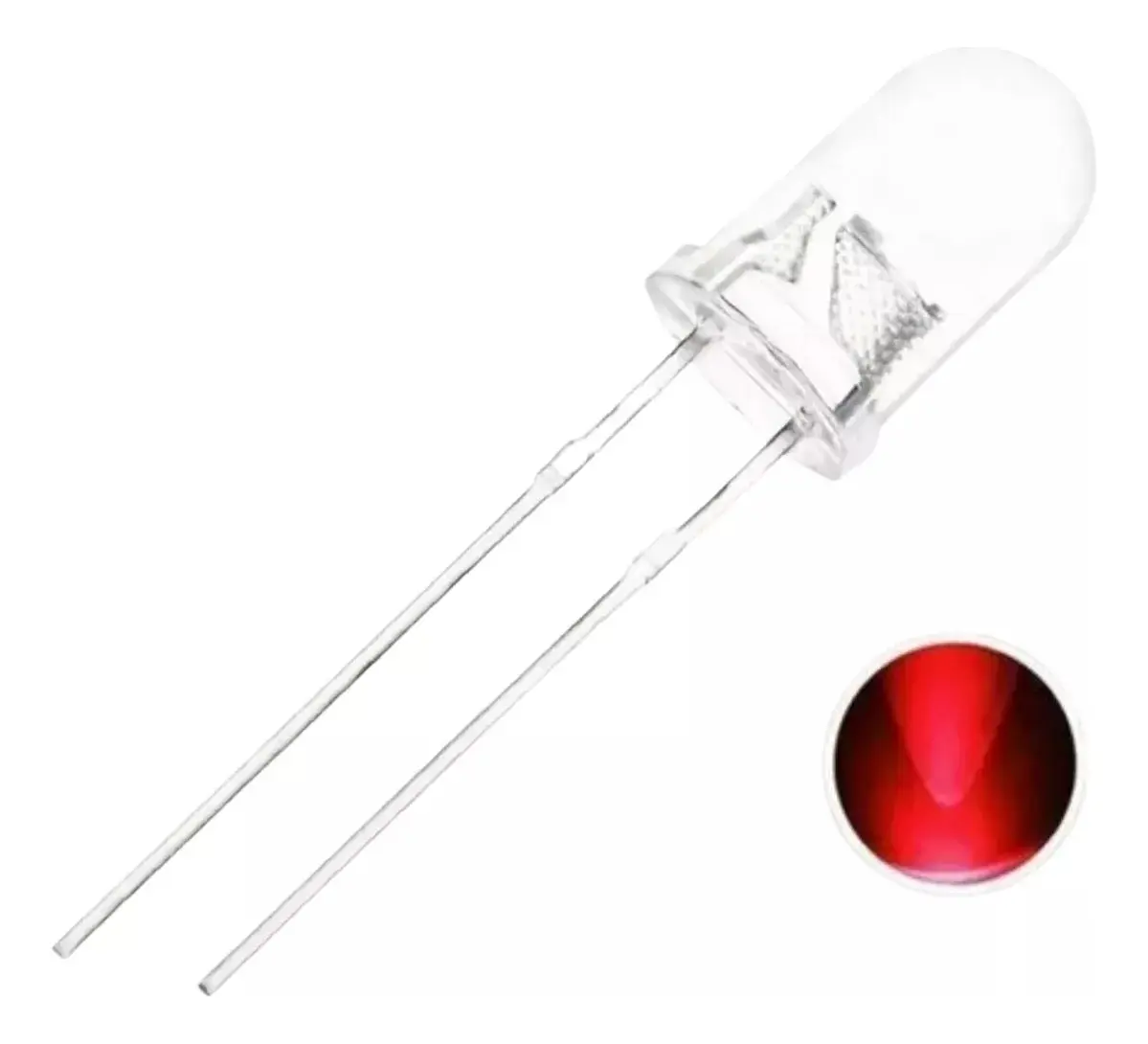

O LED Alto Brilho 5mm Vermelho é um componente optoeletrônico essencial para projetos que exigem sinalização clara e eficiente. Diferente dos LEDs difusos, que espalham a luz de forma suave em todas as direções, o modelo de alto brilho possui uma lente transparente que concentra o feixe luminoso, resultando em uma intensidade muito superior e um alcance visual significativamente maior.
Esta variante na cor vermelha opera no comprimento de onda de 620-625 nm, proporcionando uma luz pura e vibrante. Devido à sua natureza visual, é amplamente utilizada em painéis de controle, sinalizadores de status e dispositivos de segurança para indicar estados de erro, alertas críticos, situações de perigo ou comandos de parada obrigatória.
Totalmente compatível com microcontroladores populares como Arduino, ESP32 e Raspberry Pi, sua integração é simples e direta. É fundamental ressaltar que este componente nunca deve ser ligado diretamente a uma fonte de tensão sem o uso de um resistor limitador de corrente, sob o risco de queima imediata do LED.
Principais Aplicações
•Sinalização de Erro: Ideal para indicar falhas em sistemas eletrônicos ou processos industriais que requerem atenção imediata.
•Alertas de Segurança: Utilizado em alarmes e dispositivos de monitoramento para destacar condições de perigo ou intrusão.
•Painéis de Controle: Perfeito para retroiluminação de botões de emergência ou indicadores de "Desligado/Parada".
•Projetos Maker: Essencial em prototipagem com Arduino para feedback visual em semáforos, contadores e displays informativos.
Especificações Técnicas
|
Parâmetro
|
Detalhe
|
|
Tipo de Encapsulamento
|
5mm Transparente
|
|
Cor de Emissão
|
Vermelho
|
|
Diâmetro da Lente
|
5mm
|
|
Tensão Direta (Vf)
|
2,0V
|
|
Corrente Máxima (If)
|
20mA
|
|
Comprimento de Onda
|
620-625 nm
|
|
Ângulo de Abertura
|
15°-30°
|
Guia de Resistores
Para garantir a vida útil do seu LED, é necessário calcular o resistor adequado utilizando a Lei de Ohm através da fórmula: R = (Vcc - Vf) / If, onde Vcc é a tensão da sua fonte, Vf é a tensão direta do LED e If é a corrente desejada (geralmente 0,02A). O uso do resistor evita que o excesso de corrente danifique o componente.
|
Tensão de Alimentação
|
Resistor Recomendado (valor comercial)
|
Corrente Resultante
|
Observação
|
|
3,3V
|
68Ω
|
~19,1mA
|
Ideal para ESP32/Raspberry Pi
|
|
5V
|
150Ω
|
~20,0mA
|
Padrão para Arduino
|
|
12V
|
560Ω
|
~17,8mA
|
Uso em fontes automotivas/12V
|
Como Identificar a Polaridade
Identificar a polaridade do LED é simples: o terminal mais longo é o Anodo (positivo), que deve ser conectado ao polo positivo da fonte (através do resistor). O terminal mais curto, ou o lado que possui um pequeno chanfro na base plástica do LED, é o Catodo (negativo), que deve ser conectado ao terra (GND).
